Luxmatic Parking_보급형

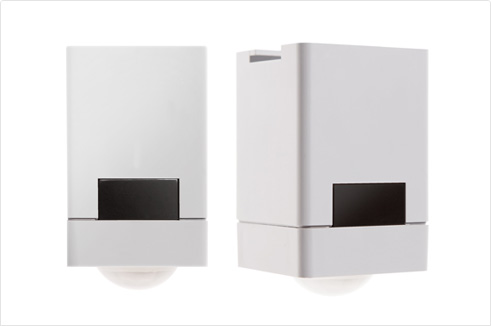

01_센서/통신 모듈(DC-10PI,I)

LED조명 양 사이드 부분에 장착되어 사람 또는 차량 감지 기능 및 LED조명의 순차적인 연동을 위한 기기 입니다.

기능	감지 및 순차 통신 기능 (DC-10PI) / 순차 통신 기능 (DC10-I)
감지 범위	2.5m 높이에서 반경 3m 이내 (DC-10PI)
통신	적외선 통신 38Khz
Connecting	7 Pin (DC-10PI) / 5 Pin (DC10-I)
동작 습도	10% ~ 90% 이내
알람	감지시 적색LED 점멸 / 통신시 녹색LED 점멸
사용온도	-20°C ~ +55°C
인증	KC
크기	36(W) x 36(D) x 59.6(H) mm

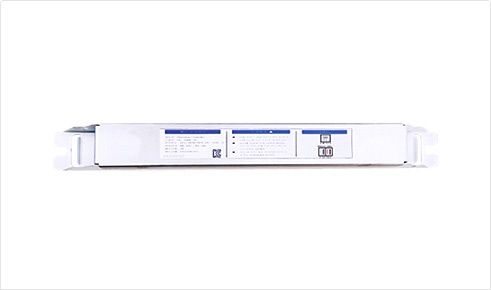

02_디밍제어기(DC-10D)

기존 SMPS에 디밍 시스템을 적용하기 위해 사용하는 제품으로서, LED조명이 원활히 디밍 및 순차 연동할 수 있도록 알고리즘이 적용된 컨트롤러 입니다.

기능	디밍 및 순차 통신 제어 기능
제어 범위	OFF, 20%~100% 10단계 디밍
제어 방식	PWM 제어
입출력 전원	DC 12V ~ 48V Max 1.5A
동작 습도	10% ~ 90% 이내
사용온도	-20°C ~ +55°C
인증	KC
크기	237.8(W) x 24(D) x 20.5(H) mm

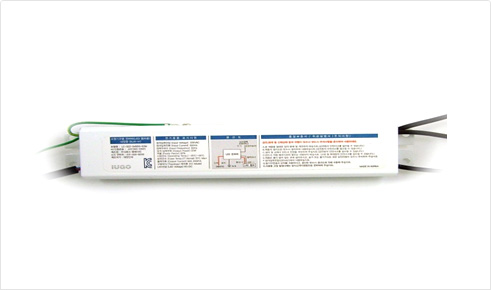

03_통신형안정기(CA-10)

기존 SMPS를 제거 한 후 LED조명이 원활히 디밍 및 순차 연동할 수 있도록 알고리즘이 적용된 SMPS 입니다.

기능	SMPS , 디밍 및 순차 통신 제어 기능
제어 범위/방식	OFF, 20%~100% 10단계 디밍 / PWM
역율 / 효율	95% 이상 / 85% 이상
입출력 전원	AC 220V , 60/50Hz / DC48V
동작 습도	10% ~ 90% 이내
사용온도	-20°C ~ +55°C
인증	KS
크기	237.8(W) x 24(D) x 20.5(H) mm

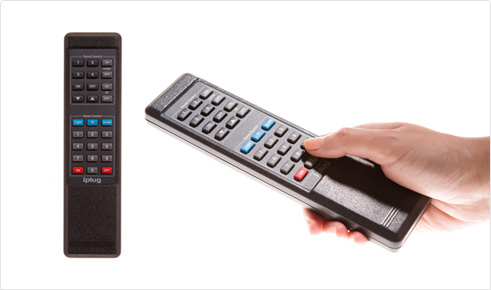

04_제어리모컨(DC-10R)

관리자가 주차장의 LED조명을 직접 제어하기 위한 패턴 리모컨으로서 개별/그룹/유지시간 등을 수행 할 수 있는 제품 입니다.

기능	관리자 직접 시스템 제어
제어 범위	직선 방향으로 8m 이내
통신	적외선 통신 38Khz
Botton	27 버튼
기능	개별 설정 / 연동 수량 설정 / 유지시간 설정
감지밝기설정	감지 및 미 감지 밝기 설정 기능
크기	58(W) x 210(D) x 30(H) mm
